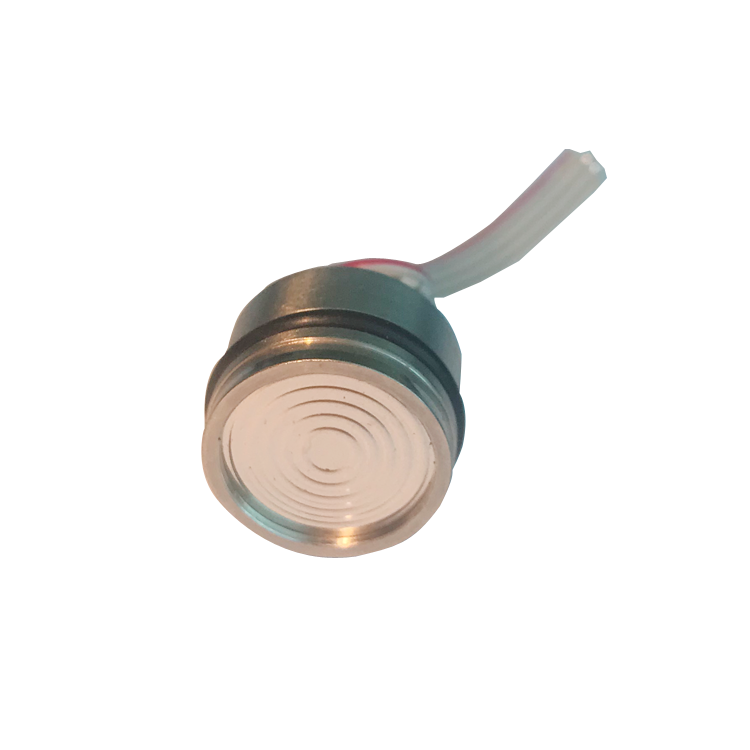

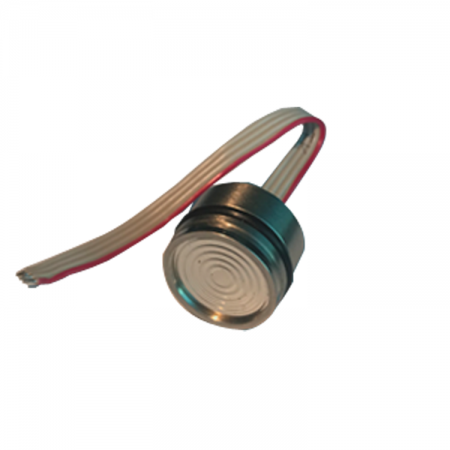

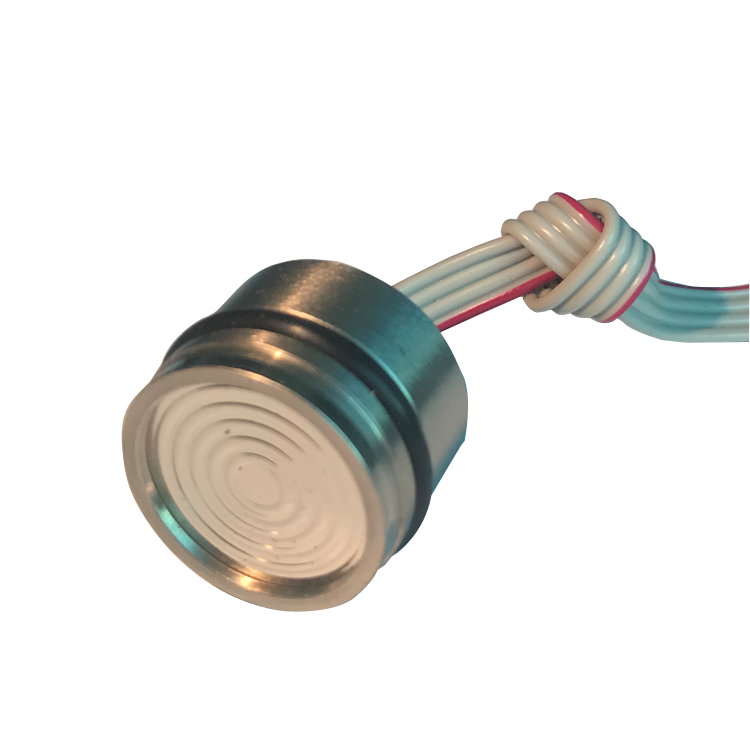

STB11系列是基于MEMS（微机电系统）技术的硅压阻式传感器，是一款高稳定性、高精度的OEM压力测量芯体。该系列产品采用国际知名厂商的压力芯片封装而成，外界压力通过316L不锈钢膜片及内部灌充硅油传递到敏感元件上，能够用于测量所有与316L不锈钢兼容的压力介质。每个传感器在出厂前都进行了严格的零点和满度温度补偿，保证了在复杂环境下的测量精度。产品特点:高稳定性高精度适用于中小压力（0-40kPa…7MPa）宽温度补偿范围可以测量腐蚀性介质（与316L兼容）标准化封装尺寸典型输出：0-100mV
参数 | 最小值 | 典型值 | 最大值 | ||
精度（%FS） | |||||
非线性1 | 40kPa | ±0.20 | ±0.30 | ||
＞40kPa | ±0.10 | ±0.20 | |||
迟滞2 | ±0.05 | ±0.10 | |||
重复性3 | ±0.05 | ±0.10 | |||
输出（mV） | |||||
零点输出 | 40kPa | -1.5 | ±0.7 | 1.5 | |
≥100kPa | -1 | ±0.5 | 1 | ||
满量程输出（FS） | 70 | ||||
温度特性 | |||||
工作温度（℃） | -40 | 125 | |||
补偿温度（℃） | 40kPa | 0 | 50 | ||
≥100kPa | -10 | 70 | |||
零点温度误差（%FS）4 | ±0.75 | ±1.0 | |||
满量程温度误差（%FS）4 | ±0.75 | ±1.0 | |||
温度迟滞（%FS）5 | 0.1 | ||||
长期稳定性（±%FS/年） | |||||
零点 | 0.1 | ||||
满量程 | 0.1 | ||||
供电电流（mA） | 0.5 | 1.5 | 2 | ||
输入阻抗（kΩ） | 2.0 | 2.5 | 3.0 | ||
输出阻抗（kΩ） | 2.5 | 3.0 | 3.7 | ||
输出负载电阻（MΩ）6 | 5 | ||||
绝缘电阻（MΩ/100V）7 | 100 | ||||
压力量程 | 0-40kPa……7MPa（详见选型表） | ||||
压力过载 | ≤4MPa | 2倍 | |||
7MPa | 1.5倍 | ||||
压力介质 | 与316L不锈钢兼容的液体、气体和蒸汽 | ||||
参数 | 最小值 | 典型值 | 最大值 | ||
精度（%FS） | |||||
非线性1 | 40kPa | ±0.20 | ±0.30 | ||
＞40kPa | ±0.10 | ±0.20 | |||
迟滞2 | ±0.05 | ±0.10 | |||
重复性3 | ±0.05 | ±0.10 | |||
输出（mV） | |||||
零点输出 | 40kPa | -1.5 | ±0.7 | 1.5 | |
≥100kPa | -1 | ±0.5 | 1 | ||
满量程输出（FS） | 70 | ||||
温度特性 | |||||
工作温度（℃） | -40 | 125 | |||
补偿温度（℃） | 40kPa | 0 | 50 | ||
≥100kPa | -10 | 70 | |||
零点温度误差（%FS）4 | ±0.75 | ±1.0 | |||
满量程温度误差（%FS）4 | ±0.75 | ±1.0 | |||
温度迟滞（%FS）5 | 0.1 | ||||
长期稳定性（±%FS/年） | |||||
零点 | 0.1 | ||||
满量程 | 0.1 | ||||
供电电流（mA） | 0.5 | 1.5 | 2 | ||
输入阻抗（kΩ） | 2.0 | 2.5 | 3.0 | ||
输出阻抗（kΩ） | 2.5 | 3.0 | 3.7 | ||
输出负载电阻（MΩ）6 | 5 | ||||
绝缘电阻（MΩ/100V）7 | 100 | ||||
压力量程 | 0-40kPa……7MPa（详见选型表） | ||||
压力过载 | ≤4MPa | 2倍 | |||
7MPa | 1.5倍 | ||||
压力介质 | 与316L不锈钢兼容的液体、气体和蒸汽 | ||||
